高弯折寿命线材该如何选择？铜箔丝导线与传统绞线的差异
传统绞线由多股圆铜线绞合，反复弯折时每根铜线持续承受拉伸与压缩，逐渐硬化并产生微裂纹。箔丝缠绕结构让纤维芯分担部分机械应力，降低疲劳失效风险。
阅读更多 →一根柔性导体的寿命，取决于金属材料、纤维芯材、绝缘外被与结构设计如何配合。CHRYPOO 在每一层都提供可选方案，并可依客户需求设计包含或不含绝缘的产品。
| 材料 | 耐温范围 | 柔性 | 耐磨 | 耐化学 | 典型应用 |
|---|---|---|---|---|---|
| PVC | -20 ~ 105 ℃ | 良 | 中 | 中 | 通用电子线、成本敏感方案 |
| PE | -40 ~ 80 ℃ | 中 | 中 | 良 | 高频信号、低损耗传输 |
| TPE | -50 ~ 125 ℃ | 优 | 优 | 良 | 柔性动态线材、耳机线、数据线 |
| 硅胶 Silicone | -60 ~ 200 ℃ | 优 | 良 | 中 | 耐高低温、医疗与家电 |
| 漆包线绝缘（PEW / UEW / EIW） | 130 ~ 180 ℃ | 优 | 中 | 中 | 高密度绕线、音圈、变压器 |
| 热缩套管 | -55 ~ 125 ℃ | 收缩后硬 | 优 | 良 | 端末绝缘、线束保护 |
绝缘与外被怎么选？把您的使用温度、耐油耐磨与环保要求告诉我们，我们给出材料搭配方案。
获取材料建议扬声器锦丝线承担信号传输与寿命保障，堪称扬声器的“生命线”。中瑞柏基于 20 余年锦丝线工艺积累，自主研发出创新处理技术，系统解决行业四大共性难题。
传统纸盆打孔穿线工艺大多已改为音圈接导：锦丝线长度增加 1/3 甚至更多，出线角度大幅增大；叠加数字功放功率提升、扬声器 F0 持续走低与冲程增大，行业对锦丝线的韧性、支撑性、振幅稳定性与可焊性提出了更高的要求。
同材料、同测试条件下，中瑞柏创新处理技术对比传统处理的寿命提升幅度。
端子板焊接跑锡硬化在锦丝线断线问题中的占比，为行业共性痛点。
冷藏 4℃、冷冻 -18℃ 存放 15–30 天，弯折无脆化、无掉粉。
注：以上寿命提升幅度、低温测试与断线占比数据来源于公司内部同条件对比测试及行业公开案例统计，实际结果因材料、结构、运动条件与使用环境而异，请以您的应用条件实测为准。
常温硬度与韧性兼容
20℃ 室温下硬度与韧性优良，线长 5mm 正反 180° 多次弯折无脆化、无掉粉。
低温韧性稳定
冷藏 4℃ 至冷冻 -18℃（15–30 天）仍保持合适韧性，同样无脆化掉粉。
长线弯折不衰减
线长 20–30mm，正反 45° 弯折 20 次韧性不损失、无掉粉。
扭开不掉粉
将铜箔扭开的过程中不掉粉，内部纤维无脱落现象。
多股整合为一体
多股铜箔形成整体、不易散头，寿命更长，穿线作业更顺畅。
回弹不松股
将绞合反向扭开后自然回弹、不松股，保障振动过程中不易失效。
焊后自生保护膜
焊锡渗透物在端子背面形成保护膜，减少多股铜箔间的运动、摩擦与切割；端子背面甚至可免点硅胶保护，节省材料与人工。
绞线取代编织线
绞线定型、支撑与硬度问题解决后，非特殊需求可用绞线取代编织线，并免两端镀锡，为客户降低成本。

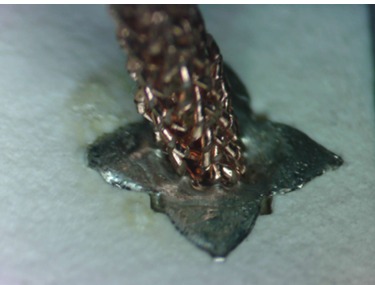

编织线端子实焊（背面）：20股铜编线，无跑锡硬化现象。

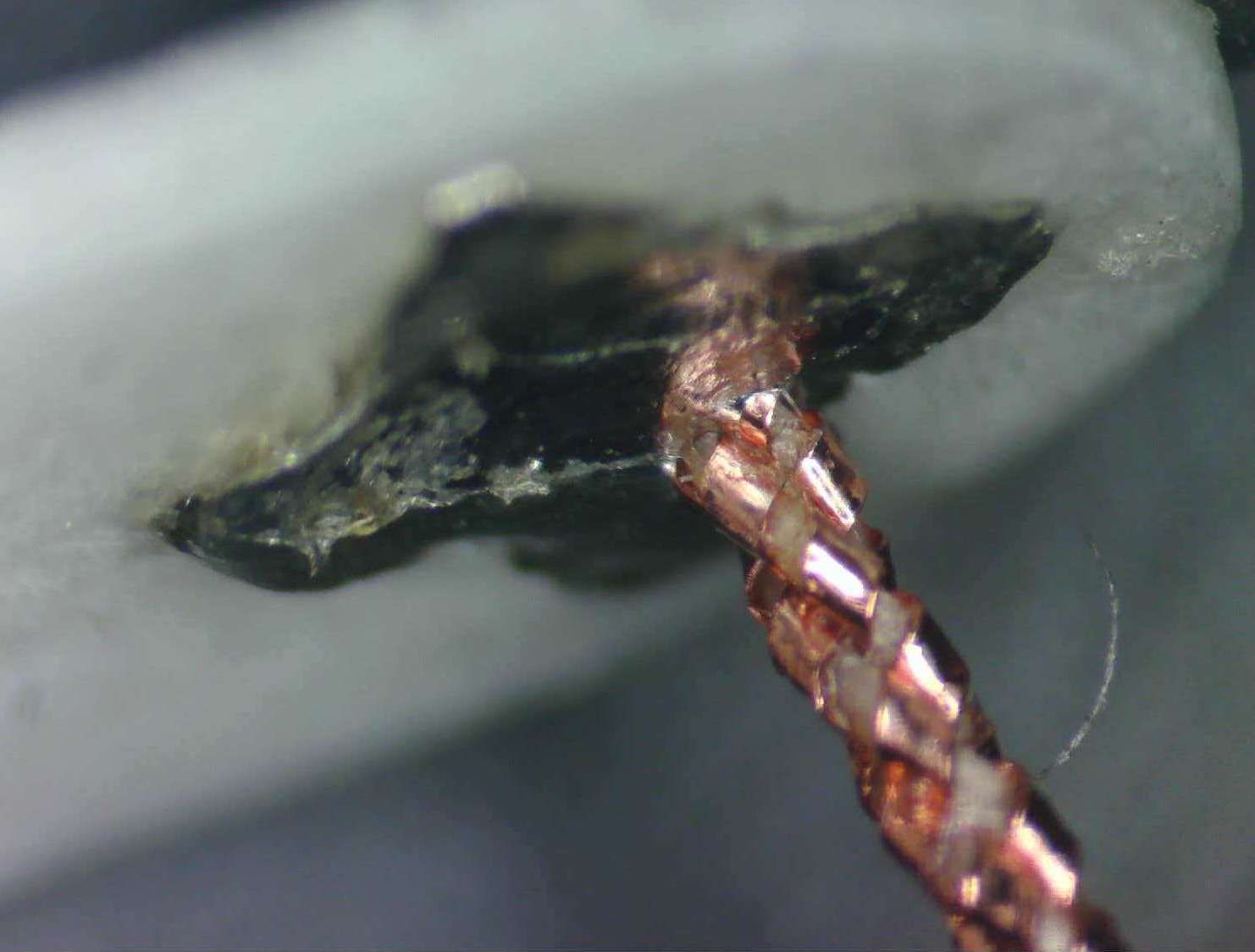

铜绞线端子实焊（背面）：3股铜绞线，无跑锡硬化现象。

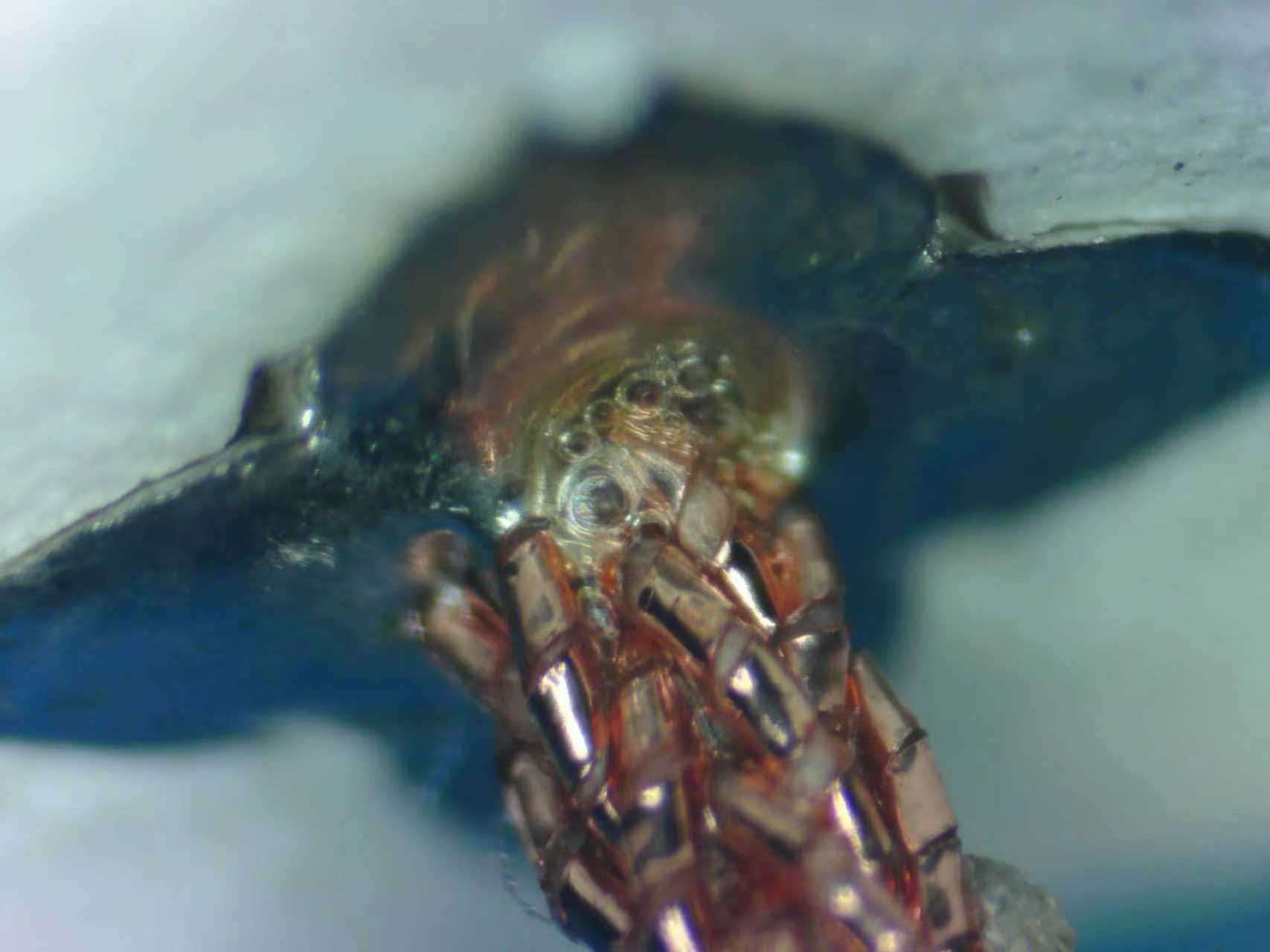

背面渗透物效果：多股铜箔被整合为一个整体。

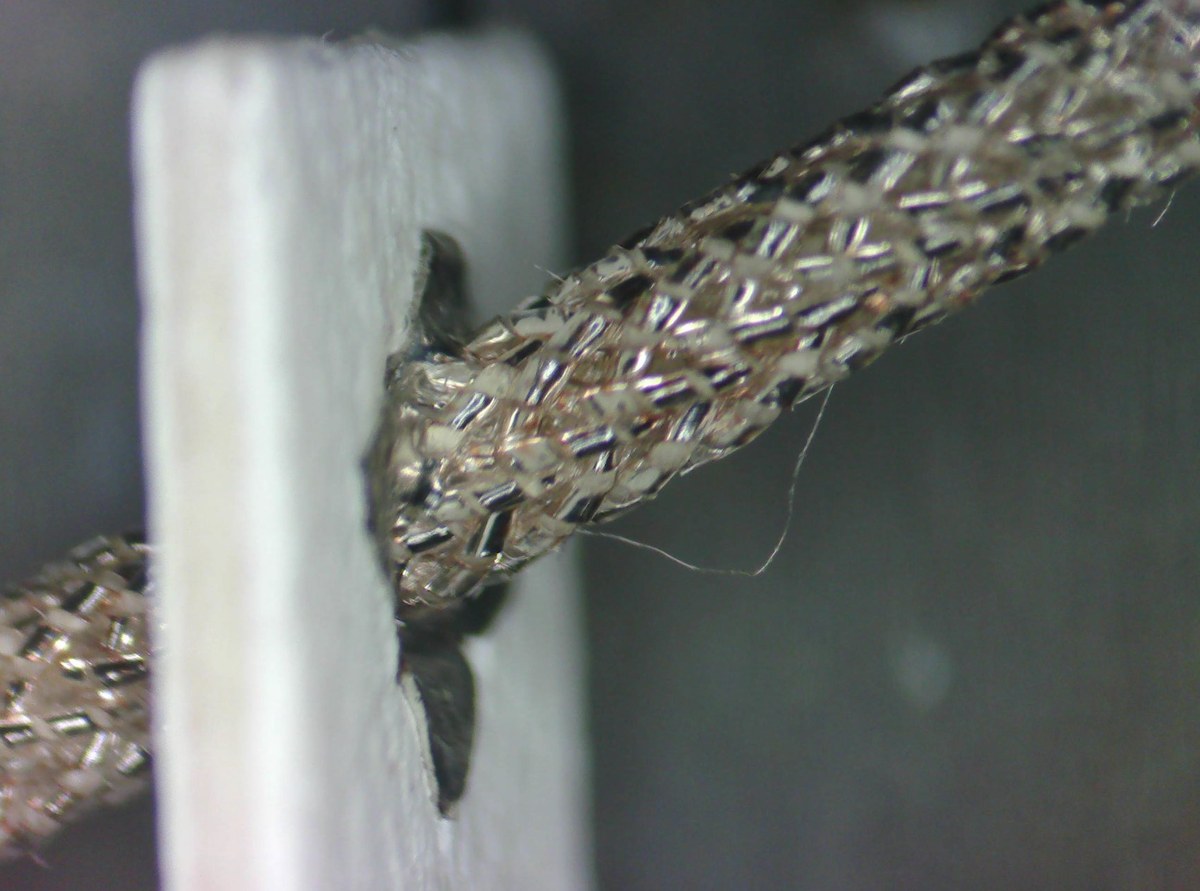

编织线端子实焊（背面）：20股银编线，无跑锡硬化现象。

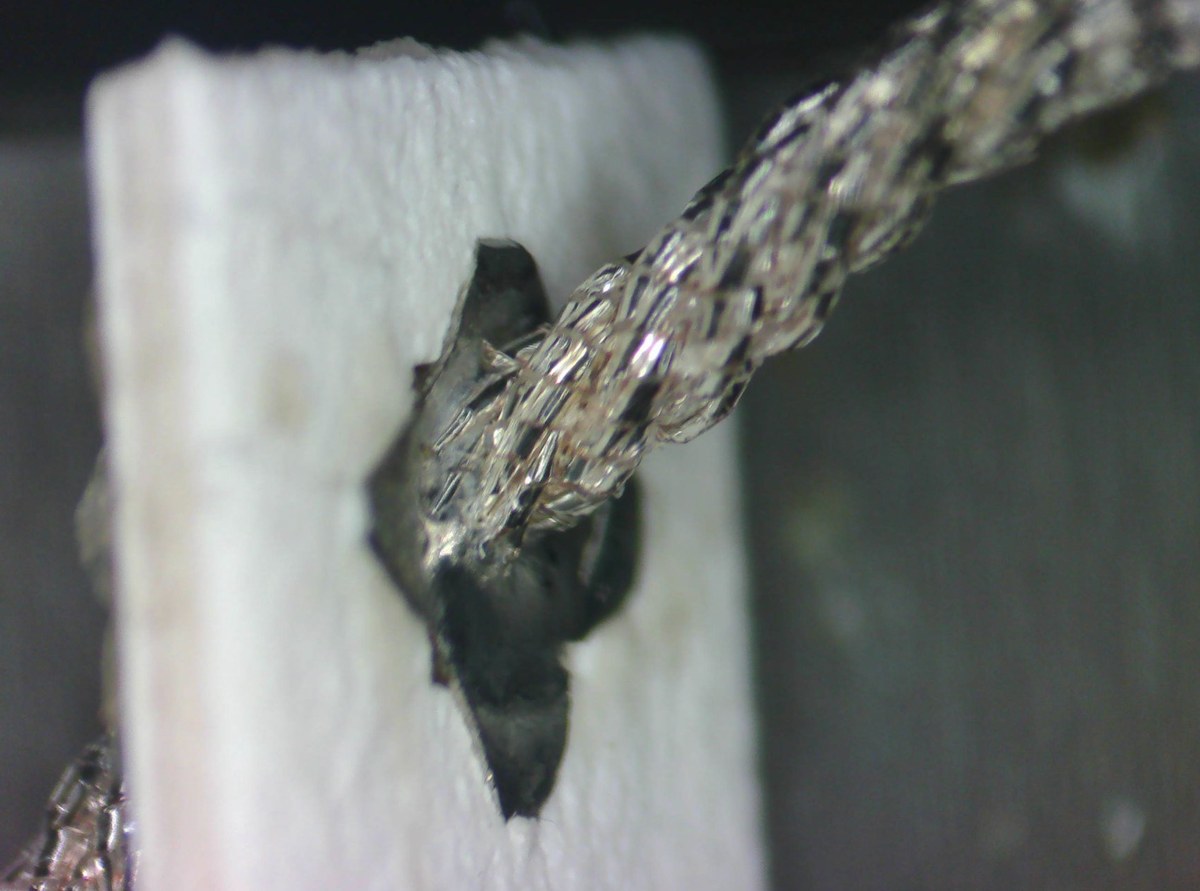

银绞线端子实焊（背面）：16股银绞线，无跑锡硬化现象。
中瑞柏创新处理技术让锦丝线在适中可焊性下兼顾支撑性（挑好弧度不易变形）、柔韧性与内阻尼（振幅摆幅更低，明显抑制“跳绳”现象）；370℃ 环保无铅锡焊接端子背面不跑锡、不硬化；线材平直度高、表面光滑无毛羽，更适应音圈自动化接线作业，稳定性高、不良率更低。
描述您的应用场景导体需求，我们就能据此设计、推荐合适的材质、结构。400+品种任选
提供以下信息，CHRYPOO 工程团队即可据以调整导体结构、材料与制程，助力长期稳定运作。
指定期望的导体外径，从超细线到大截面绞线均可评估。
给出目标直流电阻水平，我们据此配置股数与材料。
温度、湿度、可能接触的化学品，以及最关键的移动方式：弯折、扭转或拉伸。
期望的可靠性或循环寿命条件，如弯折半径、次数与负载。
加工需求：焊接 / 压延 / 镀锡，以及裁切长度与端末加工方式。
线材可靠性常以绝缘等级与 EMI 表现来评估，但在动态应用中，主要失效机制来自导体层的机械疲劳。反复弯折、扭转与持续动作会使传统导体逐渐硬化、产生微裂纹，最终断裂。CHRYPOO 依实际运动条件建立测试方案，用数据比较不同结构的差异。

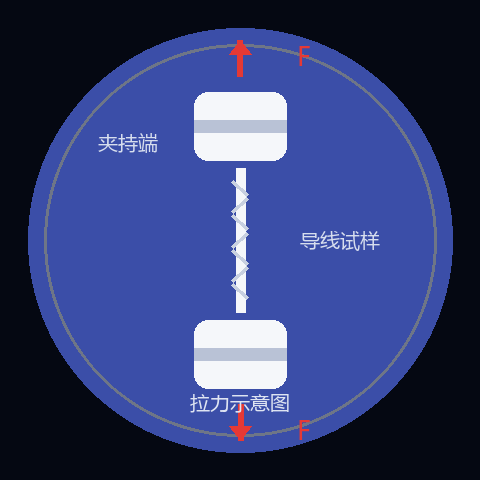

导线被拉断的最大拉断力 N

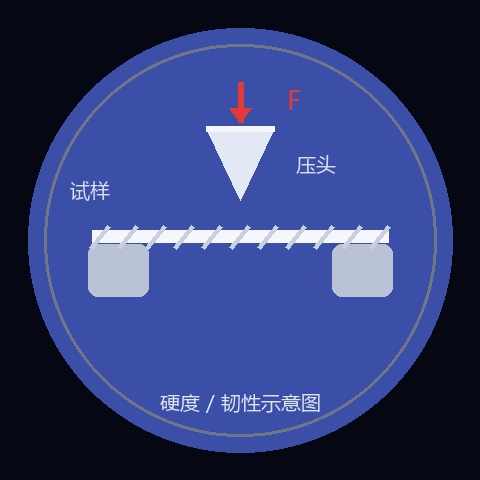

测定导线在扬声器结构中的支撑性，评估导线在工作状态时不容易因跳绳现象失效。

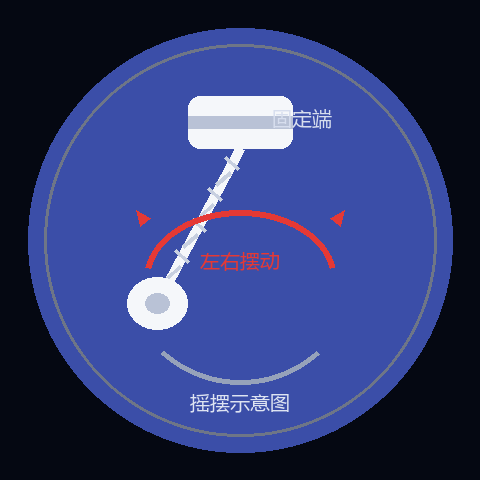

对导线施加左右往复摆动负荷，模拟耳机线、可穿戴设备等日常摆动工况，记录断裂前的摆动次数。

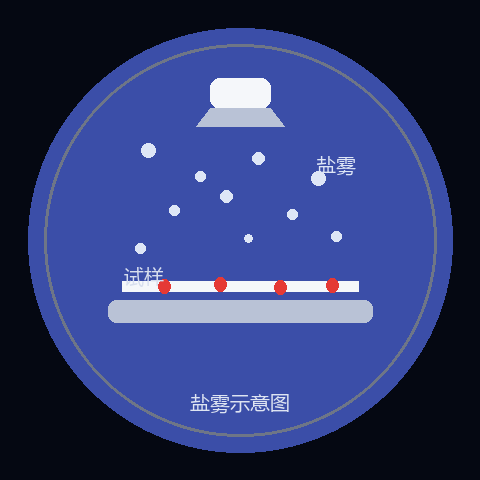

模拟沿海或融雪盐雾环境，评估导体、镀层与端末加工的耐腐蚀性能，确认长期使用不易氧化失效。
基础防护-96H中性盐雾测试

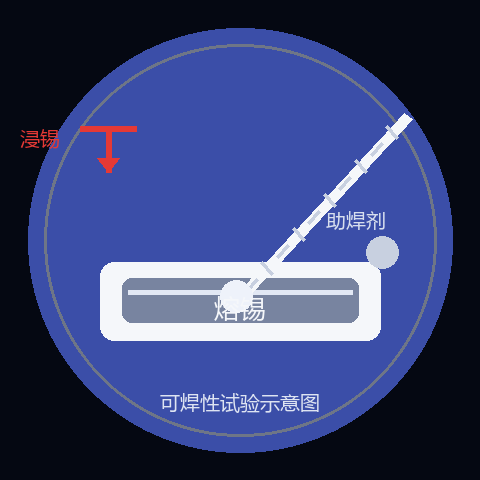

将试样端浸入熔锡，测定润湿时间与润湿面积，确认镀层与助焊剂匹配，避免虚焊、假焊与焊点强度不足。

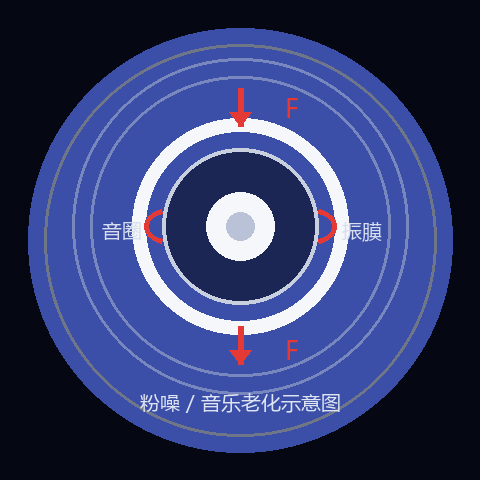

以粉红、白噪声或音乐信号驱动扬声器长时间大功率工作，模拟真实听音工况，测试锦丝线失效情况。
想验证自己的工况？提供弯折半径、角度、频率与负载，我们按实际运动条件建立测试方案。
咨询测试方案关于导体结构、寿命与选型的工程笔记。
传统绞线由多股圆铜线绞合，反复弯折时每根铜线持续承受拉伸与压缩，逐渐硬化并产生微裂纹。箔丝缠绕结构让纤维芯分担部分机械应力，降低疲劳失效风险。
阅读更多 →无论内部是实心线、绞线还是铜箔丝，只要外层屏蔽结构设计得当，就能有效隔绝高频噪声与干扰。常见失效包括 EMI 泄漏、信号衰减与精密仪器误判。
阅读更多 →弯曲半径、角度、速度、频率、负载、温度与失效判定都会影响结果，若测试条件与真实使用方式不同，单一循环次数无法直接代表产品寿命。
阅读更多 →
微信扫码，添加好友咨询
